电阻率和电导率都是表征材料导电能力的参数。电阻率是单位规格材料的电阻,电导率则是电阻率的倒数。一般材料导体的电阻与温度密切相关,阻值随温度变化,因此电阻率和电导率也是与温度相关,因此通常以某个温度点的电阻率和电导率来表示。通常取常温20摄氏度下数值作为材料常温电阻率和电导率参数。
电阻率表示为单位尺寸下材料的电阻,单位是欧姆·米(Ω·m).但对于导电材料一般采用Ω·mm²/m.
材料的电阻与电阻率成正比,与长度成正比,与截面积成反比:
R=ρ*L/S
所以电阻率计算公式如下:
ρ=R*S/L
数值上为1m长的截面积为1mm²的材料的以欧姆计算的阻抗值。例如,纯铜的电阻率为0.0178 Ω·mm²/m,纯铝为0.028 Ω·mm²/m.
电导率定义是电流密度与电场强度的比值,在国际单位制下,单位是西门子每米(S/m),常用单位是mS/m。电导率跟电阻率互为倒数。
σ=1/ρ
然后我们经常可以看到另外一个表示导电率的单位 IACS%。IACS (international annealing copper standard)国际退火铜标准,这个标准与1913年采用一根重1g,长度1m,密度为8.89 g/cm³,电阻为0.15328Ω的退火铜线作为标准导体。在温度20℃下,该铜线的电导率为58.0mS/m,以此值确定为 IACS (国际退火铜标准),其他材料的电导率与该值比值的百分值来定义%IACS的电导率。计算公式为:
(%IACS) = σ(mS/m)/58.0*100%
也可以用电阻率进行计算,因为IACS对应的电阻率为1/58.0=0.017241 Ω·mm²/m,则材料%IACS电导率计算:
(%IACS) = 1/(58.0*ρ(Ω·mm²/m))*100% = 0.017241/ρ(Ω·mm²/m)*100%
IACS的电导率单位就是%IACS,是一个百分数。表示为导电能力是国际退火铜标准的百分数。
因为铜是很好的导电材料,除了银等极少数材料外,IACS的电导率都小于100 %IACS。
银电阻率0.0159(Ω·mm^2/m) 银的电导率为6.3×10^7 S/m。

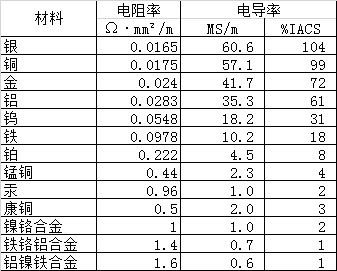

几种常见的金属材料的电阻率和电导率:
